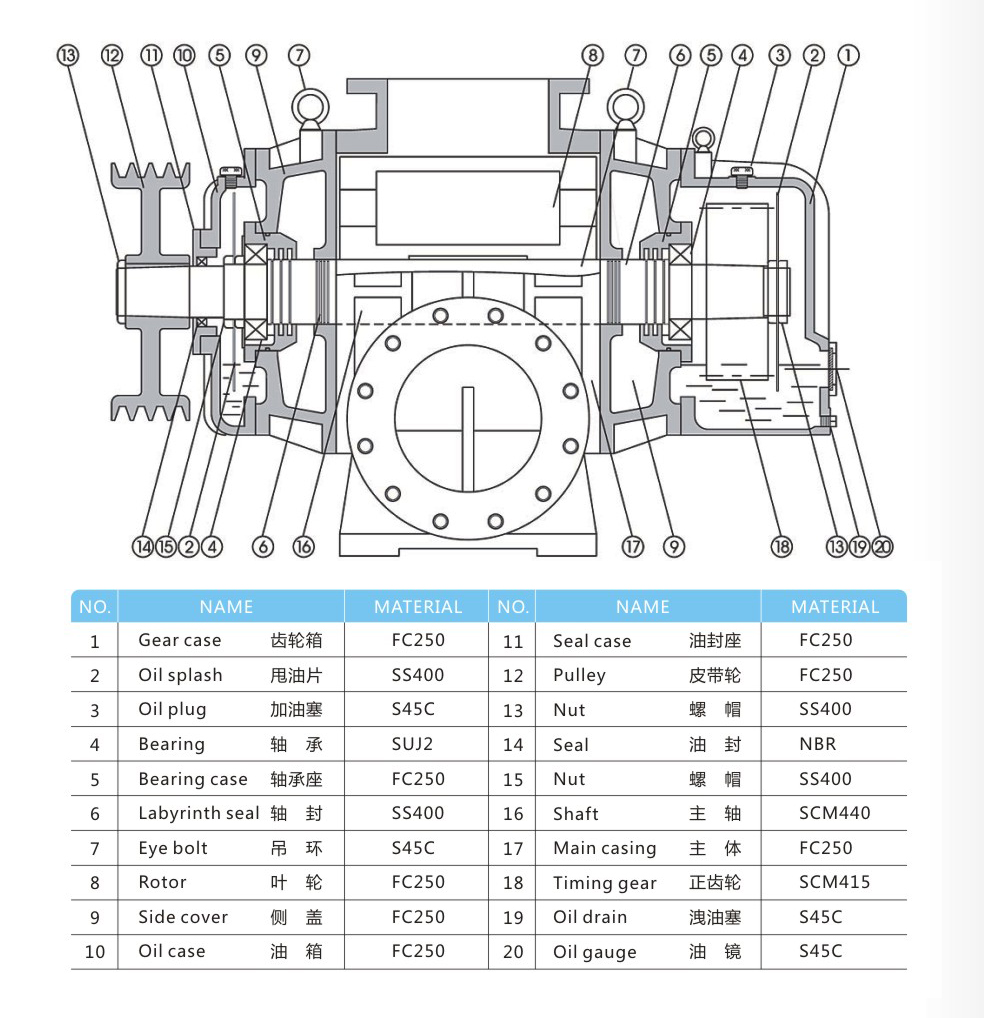

選擇一種品質優良的羅茨鼓風機非常重要，但要了解它的結構也是十分必要的。如此易于了解羅茨鼓風機的結構。風筒主要包括：外殼、壁板、葉輪、燃油箱、五大部件。下面是羅茨鼓風機的結構圖及拆解圖。

　　殼體：主要起支承作用(墻、葉輪、固定式)壁板：主要用于連接殼體和葉輪，支撐葉輪旋轉及端密封效果。葉片：這是鼓風機的轉動部件。分成兩片葉，三片葉。但由于三葉比二葉具有比三葉更大的優點，所以脈動更小，噪音更小，運行更平穩等。油罐：主要用來潤滑齒輪和軸承的潤滑油。適用于鼓風機進氣口、排氣時，氣流脈動產生的噪聲。

　　本文提供了更多細節的組成，見下面普通羅茨鼓風機的型號，50-450口徑，9口徑。8kpa-6810千帕，流量0。每分鐘50-230m3/min，十余種規格。本系列風機單油罐為雙油箱結構，雙油箱為油濺潤滑，采用進口軸承，高精度，高耐磨風機專用齒輪。所以，該系列風機在污水處理、氣動傳動等方面有著廣泛的應用。發運，采礦，化工，冶煉，建材，電力，面粉，真空包裝和水產業。

　　二：羅茨鼓風機的拆卸及維修方法。

　　買了風扇后，如有故障需要維修，如果不維修，鼓風機就會報廢，而不能為我們工作。需要找到專業的維修技師來做。下面小編為大家介紹一下錦工機械的服務：

　　一：不出家門享受維修服務。

　　用戶如需維修羅茨鼓風機，可聯系我們公司，不用出門就能享受到上門維修，訂貨時還可以享受紅包。

　　二：24小時排除多種故障。

　　上海瑞柘環保設備集團有限公司擁有專業的技術人員，良好的維修技巧和豐富的維修經驗，因此能為用戶提供眾多風機試驗項目，如風量不足、噪聲過大、電機溫度高、風機工藝及風機間隙恢復等檢驗服務?？梢灾г祥T維修服務。

　　三：備用羅茨鼓風機損耗小。

　　在風機故障期間，為了不影響正常生產進度，上海瑞柘環保設備集團有限公司還可以為消費者提供應急備用風機.省級運輸費用也保證正常生產計劃。

　　四：價格透明更省心。

　　為使消費者享受到放心服務，錦工機械公司員工承諾，所有維修項目必須清楚標示，不得隨意收費及漲價。若對服務質量不滿意，還可聯系客服，要求全額退款。

　　五：高品質的產品質量可靠。

　　上海瑞柘環保設備集團有限公司是一家植根于上海市的風機制造企業，提供優質的原廠配件，不用草房，翻新配件，并保證品質。

　　羅茨鼓風機拆解圖。

　　隨著我國十二五規劃后環保污水處理要求的提高，羅茨鼓風機市場需求逐年增加。為了方便用戶對羅茨鼓風機的日常維護和維護，小編整理了羅茨鼓風機的以下圖紙。如果您有任何疑問，您可以隨時關注我們公司的動態或理解。羅茨鼓風機的維護是一項非常精細的工作。以下內容為羅茨鼓風機齒輪組裝拆卸圖現場拍攝圖片，僅供參考!

　　羅茨鼓風機外形美觀，結構緊湊。是國內新型節能產品。本產品齒輪為五級精度硬齒表面，葉輪。外殼為HT250，所有鑄件均為樹脂砂。專業、專注、卓越的企業經營理念是我們?yōu)橛脩籼峁﹥?yōu)質產品和服務的源泉。

　　羅茨風機齒輪拆解：

　　**步：拆下風機油箱第二步：拆下驅動端皮帶輪。

　　第三步:拆下側墻板第四步:拆下轉子。

　　羅茨鼓風機齒輪拆卸步驟:

　　**步：安裝拆卸修復的轉子

　　第二步：安裝拆卸側墻板。

　　步驟3：安裝拆卸驅動端皮帶輪

　　步驟4：安裝拆卸風機油箱。

　　羅茨鼓風機的其他分解圖：

　　羅茨鼓風機利用一對嚙合齒輪吸入和排出空氣，常用于水處理廠曝氣池向池內注入高壓空氣、煤礦除塵瓦斯排放、魚塘供氧、冶煉高爐等需要高壓的場合。如果在使用中遇到一些小問題，可能需要拆卸羅茨鼓風機進行維護，那么羅茨鼓風機的拆卸步驟是什么呢?下面的小系列將向您介紹。

　　1.先拆卸進出風管與機體連接螺栓，取下進出風管，然后按以下順序取下安全罩、三角帶或彈性聯軸器螺栓;

　　2.拆下上部外殼和擋板;拆下齒輪箱上蓋;

　　3.拆下帶輪外端軸承蓋和左右密封蓋;

　　4.用起重工具吊出主動轉子和從動轉子;

　　5.取下三角帶輪或聯軸器;

　　6.拆下推力軸承箱，拆下軸承;拆下齒輪背帽，拆下齒輪;從軸上拆下轉子;然后拆下左右密封裝置座和下?lián)醢濉?/p>

　　此外，拆卸前，應測量拆卸部件之間的裝配間隙，并記錄其他關鍵部件的裝配位置，如鼓風機的同步齒輪，以避免重新安裝時出現錯誤。拆卸的組合面墊片和調整墊片應妥善保管，并記錄其裝配位置和厚度作為安裝依據。

　　以上是羅茨鼓風機的拆卸步驟。拆卸時需要按步驟進行，維修后再按順序組裝，保證風機正常運行。
